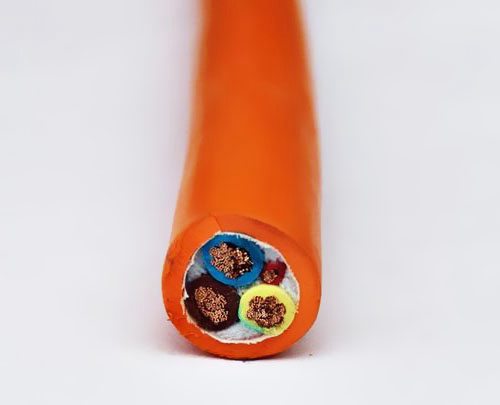

充電樁電纜出產技術規范

     1. 充電樁電纜導體

　　-芯數：2,3,4,5帶或不帶信號控制線-導體歸于EN60228中第6類

　　-鍍或不鍍錫

　　-引薦線截面：0,5;1;1,5；2,5；4；6；10；16mm2

　　2.充電樁電纜隔離層

　　答應運用適宜的資料隔離層環繞導體

　　3.充電樁電纜絕緣

　　-有必要運用規則的絕緣資料包覆導體

　　-絕緣有必要為擠包，且有必要是實心的和均勻的。去除絕緣后有必要不損害絕緣自身以及導體或存在的鍍錫層

　　-絕緣厚度的規則值應契合規范規則。絕緣厚度的平均值應不小于規則值，絕緣最薄處厚度應不小于規則值的90﹪-0,1mm

　　4.充電樁電纜芯線及填充

　　-芯線須絞合

　　-答應運用中心填料

　　5充電樁電纜.內護層（若有）

　?。g合芯線有必要被與外護套或絕緣相同資料的內護套包覆

　?。瓋?nèi)護套有必要是擠包在絕緣芯線上，答應嵌入絕緣線芯間的空地構成實際上的圓形

　　－內護套與絕緣間不該發生有害的效果

　?。瓋?nèi)護套不該粘連絕緣芯線

　?。瓋?nèi)護套厚度規則值有必要契合規范規則

　　6.充電樁電纜屏蔽

　　-裸銅絲或鍍錫銅絲織造的屏蔽應包覆在內護套上

　　-銅絲的標稱直徑應契合規范給定值

　　-屏蔽長度100mm內總絞接數、絞和角、填充系數均須契合規范要求

　　7.充電樁電纜護套或外護套

　　-有必要運用規則的護套資料包覆屏蔽或絞合芯線

　　-外護套有必要為單層擠包，且有必要是嚴密契合，但與屏蔽或芯線不粘連

　　-護套厚度的規則值應契合規范規則。

　　護套厚度的平均值應不小于規則值，護套最薄處厚度應不小于規則值的85﹪-0,1mm
