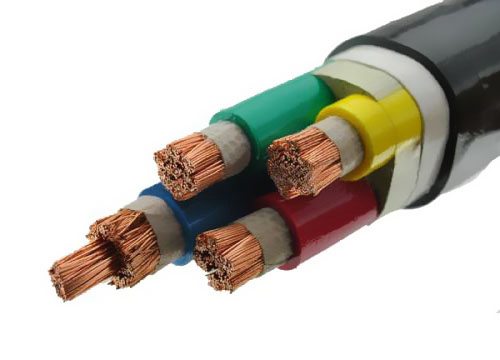

屏蔽層接地通常狀況下是電纜屏蔽層的一端與等電位接地排銜接，另一端不銜接；假如兩頭都接地的話，兩接地址之間會構成電位差，反而對信號的傳輸構成攪擾。

1、兩頭的接地址難保沒有電位差，有電位差就會有弱小電流，使屏蔽層實踐上變成了接地線；

2、兩頭接地的屏蔽線作業于高頻攪擾較為嚴峻地作業現場，會因屏蔽層和內部信號線間構成的線電容耦合到信號回路，嚴峻的將影響信號誤判。

3、看過各種調速器和plc闡明中都明言信號線屏蔽線有必要單端接地并且接地端應該在操控器一側。

所謂接地，首要有兩種：

1、大地接地，首先要確保總接地體的牢靠性，接地電阻要小，一起要盡量遠離大樓避雷接地及高配接地體系。確保各接地址的等電位。用于設備外殼接地及雙層屏蔽外層接地。假如確認各接地址牢靠并且絕對等電位，那么多點接地肯定是好的。（這是個人觀點，在實踐電氣操作中關于攪擾較大場合有必定的效果）

2、技能接地（信號地），首要用于第二層屏蔽接地，使得信號失真減小，由于信號地其實是電子印板作業電源的零電位地，是體系信號電源地零點。

兩層屏蔽應是互相絕緣阻隔型屏蔽！如沒有互相絕緣仍應視為單層屏蔽！

最外層屏蔽兩頭接地是由于引進的電位差而感應出電流，因而發生下降源磁場強度的磁通，然后基本上抵消掉沒有外屏蔽層時所感應的電壓；而最內層屏蔽一端接地，由于沒有電位差，僅用于一般防靜電感應。

《GB 50217-1994電力工程電纜設計規范》——3.6.8 操控電纜金屬屏蔽的接當?shù)胤?，?yīng)契合下列規則：

（1）計算機監控體系的模擬信號回路操控電纜屏蔽層，不得構成兩點或多點接地，宜用集中式一點接地。

（2）除（1）項等需求一點接地狀況外的操控電纜屏蔽層，當電磁感應的攪擾較大，宜選用兩點接地；靜電感應的攪擾較大，可用一點接地。兩層屏蔽或復合式總屏蔽，宜對內、外屏蔽分用一點，兩點接地。

（3）兩點接地的挑選，還宜考慮在暫態電流效果下屏蔽層不致被燒熔。

《GB50057-2000建筑物防雷設計規范》——第6.3.1條規則：……當選用屏蔽電纜時其屏蔽層應至少在兩頭等電位銜接，當體系要求只在一端做等電位銜接時，應選用兩層屏蔽，外層屏蔽按前述要求處理。

避免靜電攪擾，有必要單點接地，不論是一層仍是二層屏蔽。由于單點接地的靜電放電速度是最快的。

可是，以下兩種狀況在外：

1、外部有強電流攪擾，單點接地?zé)o法滿意靜電的最快放電。

假如接地線截面積很大，可以確保靜電最快放電的話，相同也要單點接地。當然了，真是那樣，也沒有必要挑選兩層屏蔽。

不然，有必要兩層屏蔽，外層屏蔽首要是削減攪擾強度，不是消除攪擾，這時有必要多點接地，盡管放不完，但有必要趕快削弱，要削弱，多點接地是最佳挑選。

比方，企業中的電纜橋架其實便是外屏蔽層，它是有必要多點接地的，第一道防地，減小攪擾源的強度。

內層屏蔽層（其實，我們不會買雙層的電纜，一般是外層便是電纜橋架，內層才是屏蔽電纜的屏蔽層）有必要單點接地，由于外部強度現已削減，趕快放電，消除攪擾才是內層的意圖。

2、外部電擊和防雷等安全的要求。

這種狀況有必要要兩層防護，外層不是用來消除攪擾的，是出于安全的考慮的，確保人身和設備安全的，有必要多點接地。內層才是避免攪擾的，所以有必要單點接地。

接地就比方城市里的排水管道。發生的靜電就比方是排水管道里的水。

管道怎么讓水趕快地掃除需求做到以下幾點：

1、管道的管徑要大，就像接地極、接地線要粗。

2、管道網盡或許的削減節點，讓水直接排入地下，假如排水管道的節點多，水流天然就慢，比方接地極的靜電放電就慢，攪擾不能很快消除，因而，一切設備的接地有必要直接用一個點接入地。也便是單點接地。

3、管道內的水不是均勻的，有的當?shù)厮?，有的?dāng)?shù)厮伲氲乜诮曰蛟S放在水多的當?shù)兀@樣，管道里的水就放得快。靜電也是如此，接地址盡或許的放在簡單發生靜電的設備處，比方變頻器、可控硅電加熱等設備旁。
