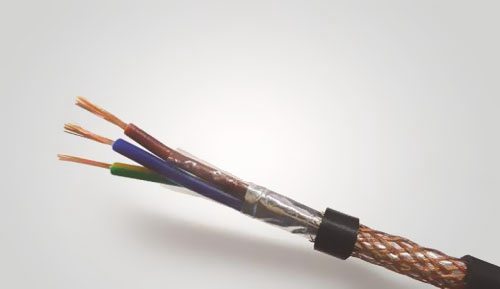

RVVP屏蔽電纜是運用金屬網狀織造層把信號線包裹起來的傳輸線??椩鞂右话闶羌t銅或許鍍錫銅。
屏蔽的意圖
屏蔽是為了確保在有電磁攪擾環境下體系的傳輸功能,這兒的抗攪擾性應包含兩個方面,即抵擋外來電磁攪擾的才能以及體系自身向外輻射電磁攪擾的才能。理論上講,在線纜和銜接件表面包上一層金屬材料屏蔽層,能夠有用地濾除不必要的電磁波(這也是現在絕大多數屏蔽體系選用的辦法),但是,這種辦法的有用程度究竟怎么呢?關于屏蔽體系而言,單單有了一層金屬屏蔽層是不行的,更重要的是有必要將屏蔽層徹底杰出地接地,這樣才能把攪擾電流有用地導入大地。但是,實踐施工時,屏蔽體系存在一些不行忽視的困難:因?yàn)槠帘误w系對接地的嚴苛要求,極簡單形成接地不良,比方接地電阻過大、接地電位不均衡等,這樣在傳輸體系的某兩點間便會發生電位差,從而發生金屬屏蔽層上的電流,形成屏蔽層不接連,損壞其完好性。這時,屏蔽層自身已經成為一個最大的攪擾源,因此導致其功能反而遠不如非屏蔽體系。屏蔽線在高頻傳輸時,需求兩頭接地,這樣更有可能在屏蔽層上發生電位差。由此可見,屏蔽體系自身的要求,恰恰構成確保其功能的最大妨礙.一個完好的屏蔽體系要求處處屏蔽,一旦有任何一點的屏蔽不能滿足要求,都勢必會影響到體系的全體傳輸功能。但是,現在市場上還很罕見網絡集線器或計算機自身具有屏蔽支撐,所以很難完成整個傳輸鏈路的屏蔽。
屏蔽護套電線電纜基本信息:
一、產品規范:GB12972.6---91
二、運用范圍
本產品適用于變壓器及相似設備用
三、運用特性
1.額外電壓U0/U3.6/6KV
2.電纜導體的長時間工作溫度為90°C
3.電纜的最小曲折半徑為電纜直徑6倍
4.電纜不得在日光下長時間露出
5.電纜的底線芯有必要杰出接地
四、類型、稱號及用處
類型:RVVP;
稱號:屏蔽護套軟電纜;
用處:額外電壓為3.6/6KV的井下移動變壓器及相似設備的電源銜接
五、首要技能功能
1.制品電纜應該飽嘗工頻溝通電壓實驗動力線芯為11.0kv5min
2.過渡電阻:屏蔽層或監督層的過渡電阻應該不大于3kΩ。
3.焚燒實驗:電纜應飽嘗GB12666.2DZ---1所規則的焚燒實驗
4.部分放電實驗:1.5U0放電量不大于20PC
5.介質損耗角正切實驗:U0時不大于0.035.
6.沖擊電壓實驗:95°C,60KV正負極性情各10次之后,對電纜款式施加工頻11KV電壓,15min
7.電纜應能飽嘗3U,4h工頻電壓實驗
